Yuvarlak ve Düz Filtreler: Disk Filtre ile Farkları
Yuvarlak, düz ve disk filtrelerin çalışma prensiplerini, teknik avantajlarını ve endüstriyel kullanım alanlarını keşfedin.
Yuvarlak, düz ve disk filtreler; endüstriyel filtrasyon sistemlerinde kullanılan, farklı gövde ve montaj ihtiyaçlarına göre şekillendirilen filtre elemanlarıdır. Aynı paslanmaz tel örgü yapısından üretilebilseler de kullanım yerleri, ölçülendirme biçimleri ve sistem içindeki görevleri birbirinden farklıdır.
Bu nedenle filtre seçimi yapılırken yalnızca mesh ölçüsü veya tel çapı değil, filtrenin formu da doğru belirlenmelidir. Yuvarlak filtreler dairesel yuvalarda, düz filtreler geniş yüzeyli uygulamalarda, disk filtreler ise kompakt ve hassas filtrasyon gereken sistemlerde öne çıkar.
Disk filtre hakkında temel tanım, üretim yapısı ve seçim kriterlerini detaylı incelemek için disk filtre rehberimize göz atabilirsiniz.
Yuvarlak, Düz ve Disk Filtreler Arasındaki Temel Fark
Yuvarlak, düz ve disk filtreler arasındaki temel fark filtrenin şekli, montaj alanı ve sistemdeki kullanım amacıdır. Her üç filtre tipi de partikül tutma, sıvı veya gaz akışını süzme ve proses hattında istenmeyen maddeleri ayırma amacıyla kullanılabilir. Ancak doğru form seçilmediğinde filtrasyon verimi düşebilir veya ürün montaj alanına uygun olmayabilir.
Yuvarlak filtreler genellikle dairesel yuvalara yerleştirilir. Düz filtreler geniş yüzey alanına ihtiyaç duyulan sistemlerde kullanılır. Disk filtreler ise belirli çapta kesilmiş, çoğu zaman kompakt gövdelere veya özel filtre yuvalarına uygun olarak hazırlanan filtre elemanlarıdır.
Yuvarlak Filtreler Nerelerde Kullanılır?
Yuvarlak filtreler, dairesel montaj yuvasına sahip sistemlerde kullanılan filtre elemanlarıdır. Filtre gövdesinin formu yuvarlak olduğu için özellikle boru hatları, bağlantı parçaları, küçük filtrasyon hazneleri ve dairesel ekipman girişlerinde tercih edilir.
Bu filtre tipi, akışın belirli bir merkezden geçmesi gereken uygulamalarda dengeli bir filtrasyon yüzeyi sunar. Üretim ihtiyacına göre tek katlı, çok katlı, farklı mesh değerlerinde veya farklı tel çaplarında hazırlanabilir.
Yuvarlak filtrelerin öne çıktığı alanlar şunlardır:
- Dairesel filtre yuvaları
- Boru hattı filtrasyon sistemleri
- Kompakt makine ekipmanları
- Sıvı ve gaz akışının ön süzme aşamaları
- Özel çapta filtre ihtiyacı olan endüstriyel sistemler
Düz Filtreler Hangi Uygulamalarda Tercih Edilir?
Düz filtreler, geniş ve düz yüzeyli filtrasyon alanı gereken uygulamalarda kullanılır. Plaka formunda hazırlanabildiği için yüzey alanı daha kontrollü şekilde planlanabilir. Bu yapı, özellikle yüksek debili veya geniş temas yüzeyi isteyen proseslerde avantaj sağlar.
Düz filtreler, tek katlı paslanmaz tel örgüden üretilebileceği gibi çok katlı yapıda da hazırlanabilir. Uygulamaya göre kenar kesimi, ölçü toleransı, katman yapısı ve malzeme kalitesi özel olarak belirlenir.
Düz filtrelerin tercih edildiği başlıca alanlar şunlardır:
- Geniş yüzeyli süzme sistemleri
- Makine içi koruyucu filtre yüzeyleri
- Endüstriyel sıvı filtrasyonu
- Havalandırma ve proses ekipmanları
- Özel ölçü plaka filtre uygulamaları
Disk Filtreler Hangi Durumlarda Daha Uygundur?

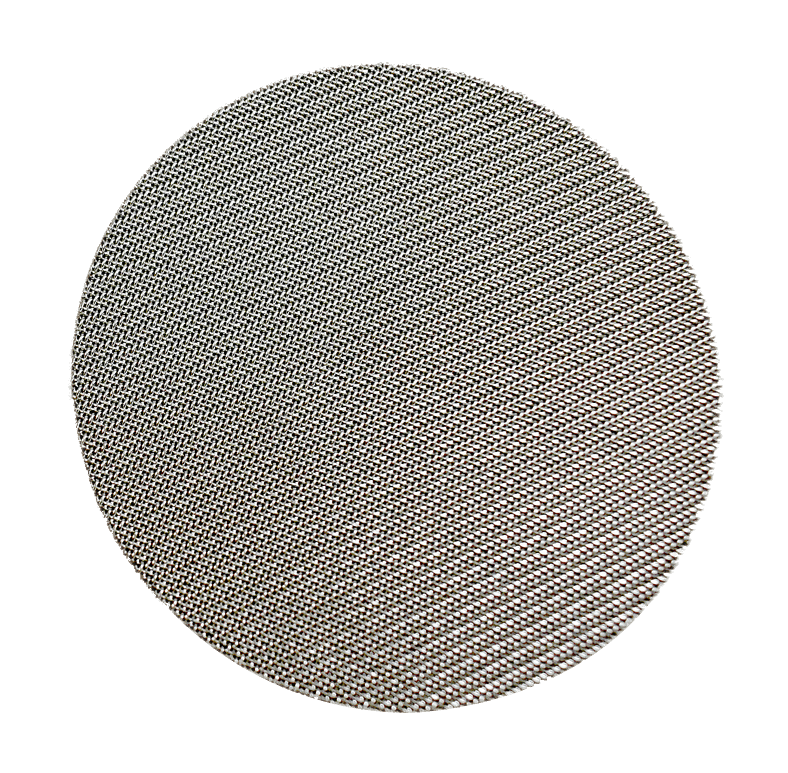

Disk filtreler, belirli çapta kesilmiş ve çoğunlukla hassas filtrasyon için kullanılan filtre elemanlarıdır. Kompakt yapıları sayesinde sınırlı alanlarda yüksek filtrasyon performansı sağlar. Özellikle küçük gövdeli sistemlerde, kontrollü partikül tutma ihtiyacı olan proseslerde ve özel ölçü gerektiren uygulamalarda tercih edilir.
Disk filtrelerde çap ölçüsü, mesh değeri, tel çapı, katman sayısı ve paslanmaz kalite seçimi doğrudan performansı etkiler. Bu nedenle disk filtre seçimi yapılırken yalnızca ürün çapı değil, filtrenin çalışacağı basınç, sıcaklık, akışkan türü ve kimyasal ortam da dikkate alınmalıdır.
Filtre Formu Seçerken Nelere Dikkat Edilmeli?
Filtre formu seçimi, ürünün sistem içinde nasıl çalışacağını belirler. Yanlış form seçimi, filtrenin gövdeye oturmamasına, akışın dengesiz ilerlemesine veya filtrasyon yüzeyinin yetersiz kalmasına neden olabilir.
Seçim yaparken şu kriterler birlikte değerlendirilmelidir:
- Filtrenin yerleşeceği montaj alanı
- Filtre yuvasının yuvarlak, düz veya özel formda olması
- Akış yönü ve akış hızı
- Filtrelenecek malzemenin sıvı, gaz veya partikül yapısı
- İstenen filtrasyon hassasiyeti
- Mesh ölçüsü ve tel çapı
- Çalışma sıcaklığı ve basınç değeri
- Kimyasal temas veya korozyon riski
- Tek katlı veya çok katlı üretim ihtiyacı
Yuvarlak, Düz ve Disk Filtre Karşılaştırması
| Filtre Tipi | Öne Çıkan Özellik | Uygun Kullanım Alanı |
|---|---|---|
| Yuvarlak Filtre | Dairesel yuvalara uyum sağlar. | Boru hatları, küçük filtre hazneleri ve dairesel montaj alanları |
| Düz Filtre | Geniş yüzey alanı sunar. | Plaka formunda filtrasyon, geniş temas yüzeyi ve yüksek debili sistemler |
| Disk Filtre | Kompakt ve hassas filtrasyon sağlar. | Özel çaplı filtre yuvaları, hassas süzme ve küçük gövdeli sistemler |
Teknik Özellikler Nasıl Belirlenir?
Yuvarlak, düz ve disk filtrelerde teknik özellikler kullanım alanına göre belirlenir. Aynı filtre formu farklı mesh değerlerinde, farklı tel çaplarında ve farklı paslanmaz kalite seçenekleriyle üretilebilir.
Başlıca teknik özellikler şunlardır:
- Mesh ölçüsü: Filtrasyon hassasiyetini belirler.
- Tel çapı: Dayanım, açıklık oranı ve akış performansını etkiler.
- Filtre ölçüsü: Yuvarlak filtrelerde çap, düz filtrelerde en-boy, disk filtrelerde kesim çapı önemlidir.
- Katman sayısı: Tek katlı veya çok katlı yapı filtrasyon ihtiyacına göre seçilir.
- Malzeme kalitesi: 304 veya 316 paslanmaz çelik, ortam şartlarına göre belirlenir.
Paslanmaz tel örgü, mesh ve tel çapı gibi teknik değerleri daha detaylı incelemek için paslanmaz filtre teli rehberinden de yararlanabilirsiniz.
304 ve 316 Kalite Seçimi
Yuvarlak, düz ve disk filtrelerde en çok kullanılan paslanmaz çelik kaliteleri 304 ve 316’dır. 304 kalite paslanmaz çelik, genel endüstriyel kullanım için uygun ve ekonomik bir seçenektir. Nem, mekanik temas ve standart proses koşullarında yeterli dayanım sağlar.
316 kalite paslanmaz çelik ise kimyasal temas, asidik ortam, tuzlu ortam veya daha yüksek korozyon riski bulunan uygulamalarda tercih edilir. Filtrenin çalışacağı ortam agresifse 316 kalite daha uzun ömürlü bir çözüm sunabilir.
Hangi Sektörlerde Kullanılır?
Yuvarlak, düz ve disk filtreler farklı sektörlerde partikül ayırma, sıvı süzme, gaz filtrasyonu ve ekipman koruma amacıyla kullanılabilir. Ürün formu, sektörün ihtiyaç duyduğu montaj yapısına ve filtrasyon hassasiyetine göre belirlenir.
Başlıca kullanım alanları şunlardır:
- Kimya sanayi
- Petrokimya tesisleri
- Gıda ve içecek üretimi
- İlaç ve kozmetik sanayi
- Plastik ve polimer üretimi
- Otomotiv sektörü
- Makine imalatı
- Atık su arıtma sistemleri
- Laboratuvar ekipmanları
- Metal işleme prosesleri
Sürekli çalışan hatlarda bant formunda filtrasyon gerekiyorsa paslanmaz bant filtre çözümleri ayrıca değerlendirilmelidir.
Doğru Filtre Formu Nasıl Seçilir?
Doğru filtre formu, filtrenin çalışacağı sisteme göre seçilmelidir. Dairesel bir yuva için yuvarlak filtre, geniş yüzeyli bir uygulama için düz filtre, belirli çapta ve kompakt filtrasyon gereken sistemler için disk filtre daha uygun olabilir.
Seçim aşamasında teknik çizim, numune, ölçü bilgisi veya mevcut filtre örneği üzerinden değerlendirme yapılması daha sağlıklı sonuç verir. Böylece ürünün çapı, kesim toleransı, mesh değeri, tel çapı ve malzeme kalitesi uygulamaya göre netleştirilebilir.
Alaz Tel ile Özel Ölçü Filtre Üretimi
Alaz Tel; yuvarlak, düz ve disk filtrelerde farklı mesh ölçüleri, tel çapları, paslanmaz kalite seçenekleri ve özel ölçü üretim imkanları sunar. Filtre formu, kullanılacak sistemin teknik ihtiyacına göre belirlenebilir.
Uygulamanıza uygun filtre tipini seçmek, ölçüleri netleştirmek ve üretim seçenekleri hakkında bilgi almak için Alaz Tel ile iletişime geçebilirsiniz.
